铸钢截止阀
分享到:

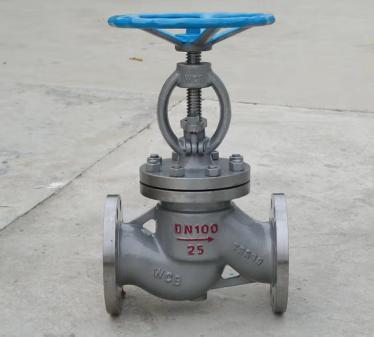

铸钢截止阀
产品详情

  (一)用途


  截止阀适用于公称压力PN1.6~16.0MPa,工作温度—46~550℃的石油、化工、制药、化肥、等各种工况的管路上,切断或接通管路介质。


  (二)特点


  1.产品结构合理、密封可靠、性能优良、造型美观;


  2.密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好,使用寿命长;


  3.阀杆经调质基表面氮化处理,有良好的抗腐蚀性及抗擦伤性;


  4.阀门设有倒密封结构,密封可靠;


  5.零件材料及法兰尺寸可根据实际工况或用户要求合理选型,满足各种工程需要。

西宁铸钢阀门

  (三)结构及特征


  1.截止阀的外观呈球形,因此也被为球形阀。


  阀体内部设有间隔(也叫隔扇),入口与出口的中心在一直线上。


  2.密封结构是由设置在间隔的阀座面与推动阀瓣的流体相抗衡来实现密封。


  3.开闭距离比闸阀短,因此开闭时间也短。


  4.用于小尺寸阀门时,密封性可靠。


  5.流路会发生较大的S形变化,相较于其他阀门,改结构下流体比较难以流动。


  为便于流体的流动,也有将阀体形状设计成Y形的。


  6.其他阀门的流量特性基本上都是固定的,而截止阀则可以通过改变阀瓣的形状来改变流量特性(可以改变等百分比流量特性、线性特性、快速开闭特性等)。这是其他阀门所没有的重大特征。


  (四)工作原理:


  截止阀属于强制密封式阀门,所以在阀门关闭时,一定向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
