铸钢闸阀
分享到:

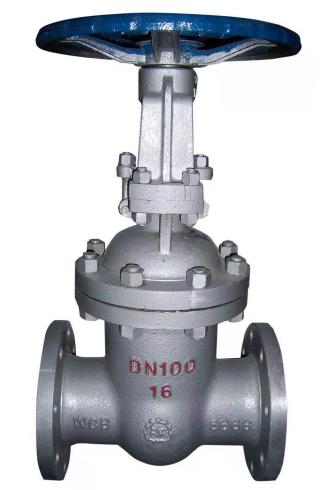

铸钢闸阀
产品详情

  (一)用途


  广泛适用于石油、化工、电厂、油品、水蒸气等管路上,作为接通和截断管路中介质的启闭装置。


  (二)特点


  1.结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小;


  2.密封面采用不锈钢和硬质合金,使用寿命长;


  3.采用柔性石墨填料、密封可靠、操作轻便灵活;


  4.驱动方式为手动、气动、电动、齿轮传动、液动;


  5.结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板形式。

西宁铸钢阀门

  (三)结构


  1.闸阀因其对流体进行分隔的结构而得名。由收藏于阀体内的圆盘状阀瓣相对于流路作直角移动来进行开、闭。是利用阀瓣的楔紧效果来进行密封的结构。出于密封性的考虑,阀瓣并不固定在阀杆上,可以自由地向密封方向移动,阀门全闭时,两个阀座中的任何一个都是可密封结构。


  2.全开时阀瓣并不留存与端口中,因此压力损失通常较小。


  3.从小尺寸到大尺寸的阀门都可以制作,可用于制作的材料范围也很广泛,可以支持绝大部分的金属材料。


  4.采用了开闭距离较长的结构,是更花费操作时间的阀门。


  5.内螺纹/外螺纹


  控制阀门开闭的阀杆螺纹部分有位于阀门外部的外螺纹式和位于内部(液体接触部)的内螺纹式。


  6.升降式/非升降式阀杆


  外螺纹式在阀门开启时,阀杆上升但手轮的高度不变。内螺纹式有阀瓣延、阀杆上刻的螺纹上下移动而阀杆不上下移动的形式(非升降式阀杆)和阀杆上下移动的形式(升降式阀杆)。


  7.阀体和阀盖的连接种类


  代表性种类有旋入连接式,是通过阀体与阀盖的螺纹进行紧固的,通常在温度、压力均不太苛刻的条件使用。


  活接连接式,是阀体与阀盖使用活接螺帽进行紧固的形式,为小口径阀所采用。


  法兰连接式,是在阀体与阀盖间插入密封衬垫后使用螺栓与螺帽对法兰部进行紧固的形式,不受尺寸、材料等的限制,被广泛使用。


  (四)工作原理


  闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,更常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来确保密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以确保密封面的密封性。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置即行程来确定。有的闸阀,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
